LUX ELEMENTS®- TUB-SD - Die Schneckendusche

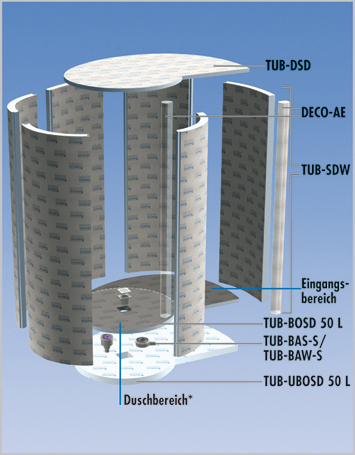

Bausatz für die Schneckendusche

Der Bausatz für die Schneckendusche

TUB-SD ist ein Bausatz für eine Schneckendusche, links- oder rechtsdrehend, mit folgenden Bauteilen:

Schneckendusche

*Hinweis: Die Armaturen sind im Duschbereich anzuordnen.

TUB-DSD L/R

Hartschaum-Deckenelement FLAT für TUB-SDW.

Modellvarianten Dächer

Stärke 40 mm

TUB-SDW

Hartschaum-Duschtrennwandelement als Bausatz in 6 Segmenten.

Gesamthöhe 2500 mm
Gesamtbreite 1965 mm
Gesamttiefe 1440 mm
Breite/innen 1805 mm
Tiefe/innen 1280 mm
Eingangsbreite ca. 635 mm
Materialstärke 80 mm
Flächenmaß innen 11,35 m2
Flächenmaß außen 13,07 m2

TUB-SDO L/R

TUB-SDO ist für die Montage ohne TUB-BOSD, ebenfalls als Bausatz in 6 Segmenten.

Hinweis für die Duschtürenmontage:

Wenn die Montage einer Duschtür vorgesehen ist, kann werkseitig nach Maßangabe eine Hartkunststoffeinlage zur Aufnahme der Türbefestigung vormontiert werden. (Siehe FIX-PRO-MAK)

DECO-AE

Hartschaum-Abschlußelement, siehe Produktgruppe DECO

Länge 2500 mm
Durchmesser 120 mm

TUB-BOSD 50 L/R

Hartschaum-Duschtassenelement,mit eingebautem und eingedichtetem Bodenablauf in der Mitte, Bodenablauf waagerecht für Schneckendusche TUB-SDM L und R.

Stärke 30/45 mm
Flächenmaß Boden 1,90 m2

TUB-UBOSD 50 L/R

Um den Anschluß des waagerechten oder senkrechten Bodenablaufs leichter zu machen gibt es dieses Unterbauelement für TUB-BOSD 50 L/R.

Stärke 55 mm

PRODUKTDATEN BAUSATZ

Artikel-
nummer		 Artikel-
bezeichnung		 Artikel-
beschreibung		 Nennformate/
Abmessungen		 Einheit
LTUBE12010 TUB-BOSD 50 L Hartschaum-Duschtassenelement, mit eingebautem und eingedichtetem Bodenablauf- Aufnahmerahmen 135 x 135 mm, linksdrehend, für Schneckendusche TUB-SDW, Bodenablauf-Stutzen siehe Bodenablaufsysteme
 1950 x 1440 x 30/45 mm Flächenmaß Boden 1,90 m2 Stück
LTUBE12011 TUB-UBOSD 50 L Unterbauelement für TUB-BOSD 50 L linksdrehend 1950 x 1440 x 55 mm Stück
LTUBE12110 TUB-BOSD 50 R Hartschaum-Duschtassenelement, mit eingebautem und eingedichtetem Bodenablauf- Aufnahmerahmen 135 x 135 mm, rechtsdrehend, für Schneckendusche TUB-SDW, Bodenablauf-Stutzen siehe Bodenablaufsysteme
 1950 x 1440 x 30/45 mm Flächenmaß Boden 1,90 m2 Stück
LTUBE12111 TUB-UBOSD 50 R Unterbauelement für TUB-BOSD 50 R, rechtsdrehend 1950 x 1440 x 80 mm Stück
LTUBE9051 TUB-LINE DRAS Bodenablauf-Stutzen DN 50 senkrecht, mit Geruchverschluß, passend für alle LUX ELEMENTS®-TUB LINE Stück
LTUBE9052 TUB-LINE DRAW Bodenablauf-Stutzen DN 50 waagerecht, mit Geruchverschluß, passend für alle LUX ELEMENTS®-TUB LINE Stück
LTUBE2000 TUB-SDW Hartschaum-Duschtrennwandelement passend zu BOSD 50 R und L, Schneckenform, Wanddicke 80 mm, als Bausatz in 6 Segmenten 2500 mm hoch Set
LTUBE4050 TUB-PA Paneel, rückseitig gerundet mit eingearbeitetem FIX-PRO-MAK Streifen zur Befestigung von Duschstange und Accessoires 350 x 34/5 x 2500 mm Stück
LTUBE2220 TUB-DSD Hartschaum-Deckenelement FLAT für TUB-SD 40 mm dick Stück
LTUBE2221 TUB-DCSD R Hartschaum-Deckenelement CLASSIC für TUB-SD rechtsdrehend 2365 x 1840 x 100 mm Stück
LTUBE2222 TUB-DCSD L Hartschaum-Deckenelement CLASSIC für TUB-SD linksdrehend 2365 x 1840 x 100 mm Stück
LTUBE2030 TUB-KIT SDM Montagezubehör für SD mit BOSD 50, 30 m ARM-100 SK, 7 Stück COL-MK, 40 kg COL-AK Set
LTUBE2031 TUB-KIT SDO Montagezubehör für SD ohne Boden, 30 m ARM-100 SK, 4 Stück COL-MK, 15 kg COL-AK Set


Allgemeines bauaufsichtliches Prüfzeugnis. P-AB/20802/05.2-2008
