Bodengleiche Duschböden für den Einsatz bei Holzkonstruktionen – TUB-H

Nicht immer findet man bei Bädern in Gebäuden eine Betondecke vor. Aufgrund nationaler Gegebenheiten oder ökologischer Planung kann es vorkommen, dass eine Holzbeplankung auf einer tragenden Konstruktion den Untergrund für eine Duschböden bildet.

LUX ELEMENTS®-TUB-H
Normgerechte Abdichtung für hoch belasteten Bereich gemäß DIN 18534,
Teil 6



Bodengleiche Duschtassen für den Einsatz auf Holzkonstruktionen
no-img

TUB-HEQ
Hartschaum-Duschbodenelement
Ablauf in der Ecke

no-img

TUB-HMQ
Hartschaum-Duschbodenelement
Ablauf in der Mitte

no-img

TUB-HER
Hartschaum-Duschbodenelement
Ablauf in der Ecke

no-img

TUB-HMR
Hartschaum-Duschbodenelement
Ablauf in der Mitte

no-img

TUB-H BOL
Hartschaum-Duschbodenelement
Ersatz von Badewannen

Passende Bodenablaufsysteme
(senkrecht oder waagerecht)

Siehe auch:
TUB-LINE H, Linienentwässerung



Allgemeine bauaufsichtliche Zulassung
gemäß Prüfzeugnis P-AB/20802/05.3-2008

Für diesen Einsatz bietet LUX ELEMENTS die Modelle TUB-HEQ/-HMQ (quadratisch, Ablauf in der Ecke oder in der Mitte) und TUB-HER/-HMR (rechteckig, Ablauf in der Ecke oder in der Mitte) und TUB-H BOL (für den Ersatz von Badewannen) an.

Alle Modelle sind auf der Oberseite werkseitig abgedichtet und mit einem eingedichteten Bodenablauf-Aufnahmerahmen ausgestattet.

Mit einer Aufbauhöhe von 15/30 mm bei eingearbeitetem Gefälle sind diese Duschböden besonders flach und können gut in bestehende Holzböden integriert werden. Aus Stabilitätsgründen ist auf der Unterseite der Duschböden eine Spezialverstärkung aufgebracht.

Herstellung einer Abdichtung im Verbund mit Fliesen- und Plattenbelägen unter Einsatz von LUX ELEMENTS®-ELEMENT-VK als Abdichtungs system gemäß Bauregelliste A Teil 2, lfd. Nr. 1.10 und Beanspruchungsklasse A1, A2, C

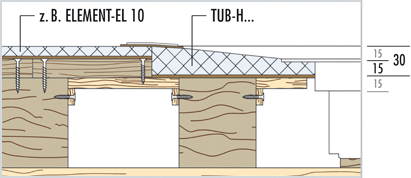

Die Aufbauhöhe

Hinweis: Maße in mm. Maße ohne Kleberschichten und Fliesen.

Einsatz auf Holzkonstruktionen

Die Ablauftechnik, die dank eines Click-Systems einfach zu montieren ist, kann einfach in dem Hohlraum zwischen zwei tragenden Balken installiert werden.

Gerne stellen wir Ihnen das passende Montagezubehör zusammen. Sprechen Sie uns an!

Hinweis:
Bei Eingriffen in die tragsicherheitsrelevanten Bauteile ist ggf. ein entsprechender Fachplaner zu Rate zu ziehen. Weiterhin sind die nationalen Richtlinien und die anerkannten Regeln der Baukunst zu beachten.

Hinweis:
Die Ausbildung von Gefällestrecken und Richtungen ist eine planerische Leistung.

Montagezubehör (KITs)

Zu allen erhältlichen Größen von bodengleichen Duschtassen wird entsprechendes Montagezubehör als komplettes Kit angeboten.
